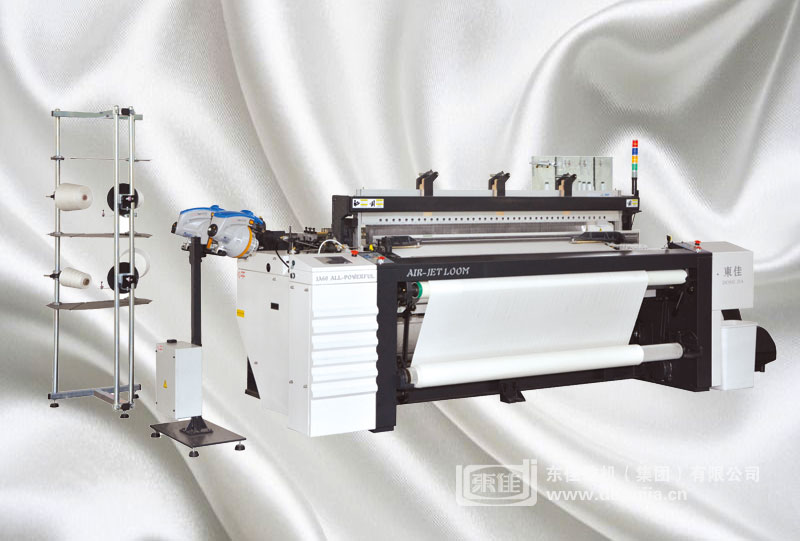

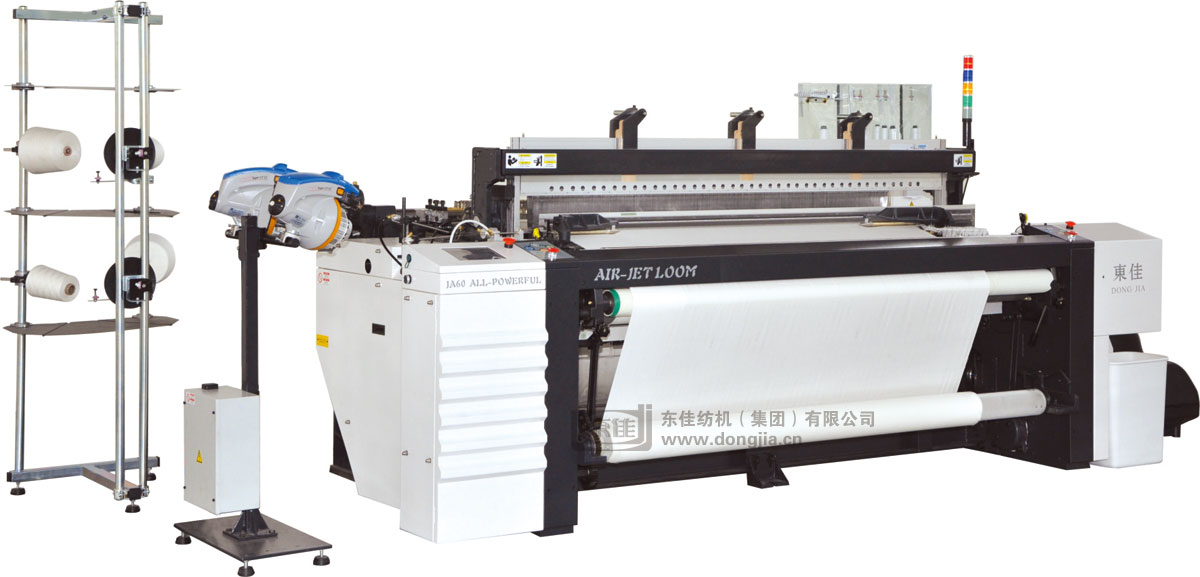

JA60型喷气织机简介：
为顺应市场发展潮流，满足客户对织机产品高品质、多样化的要求，东佳团队本着“驾驭常规，铸就创新”的理念，精心打造并推出更高速、更稳定、更节能的JA60系列喷气织机。该机型高度机电一体化，在高速化、低振动、省能源、省人力等方面表现得更加卓越,适用于织造从一般服装面料到牛仔布、毛料以及玻璃纤维、轮胎基布、气囊布等各种工业材料，作为新一代的织造设备将拥有巨大的发展潜力。
已经取得六项国家专利，其中一项为国家发明专利，其余为实用新型专利。详细如下：
喷气织机的积极松经装置：2016201701215
一种卷取压辊抬起装置： 2016201701107
一种喷气织机的气动折入边装置：2016201696448
喷气织机的打纬机构：2016201698829
喷气织机的墙板：2016201698706
一种喷气织机：2016101261826（发明专利）
更智能
采用高可靠性的触摸屏和新型通信技术、以及高度机电一体化的引入使整机实现了高度智能化。
更高效
新型的整体式墙板、具有良好平衡性能的打纬机构以及出色的引纬系统相辅相成，可适用于不同的纱支，同时实现高速度、低振动和高品质的织造。
更便捷

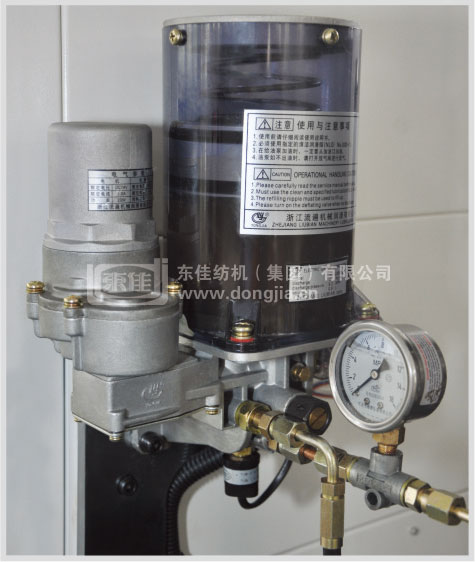

设计过程中充分考虑工人操作的便捷性，外置式松经装置、自动集中供油、友好的人机界面等使其更具人性化，体现了织机使用过程中的优越性。
更节能
配置新型节能引纬系统，缩短空气路径，提高了喷射灵敏度；副喷电磁阀采用一拖二方式控制副喷嘴，可以缩短副喷嘴的喷射时间。以上几种优化改进，大大降低了空气消耗。

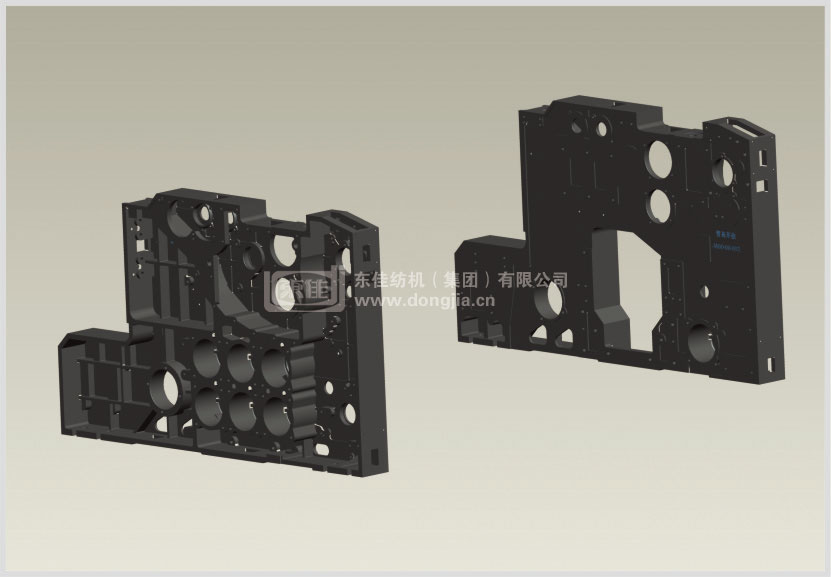

更稳定的新型机架
创新设计的整体式墙板，配合高刚性的撑档和中间支撑，构成超高强度机架，使织机在高速运转时保持低振动。整体式墙板已经申请国家专利（专利号：2016201698706）

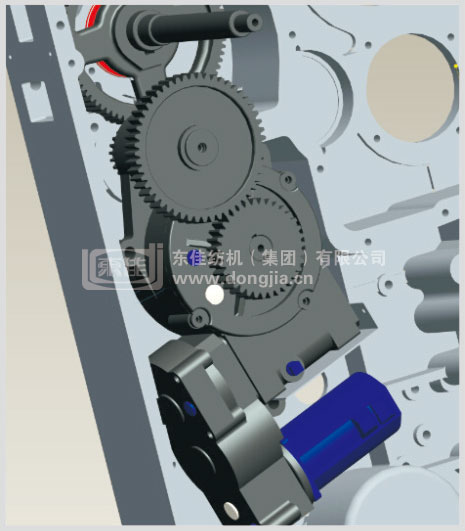

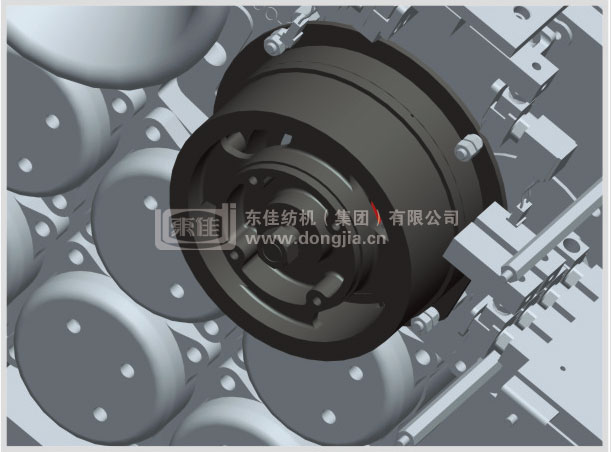

更有效的刹车制动装置
采用双刹车盘电磁制动装置，实现了织机的精确定位，从而有效防止停车档的产生，有利于提高织物的质量（该装置正在申请国家专利）。
更加便捷的外置式可调松经机构
配置外置式松经机构，使操作更加简单、方便；带有刻度标识的偏心装置可使松经量在0-6mm之间任意调整，满足更多织物的需要。该机构已经申请国家专利，专利号：2016201701215

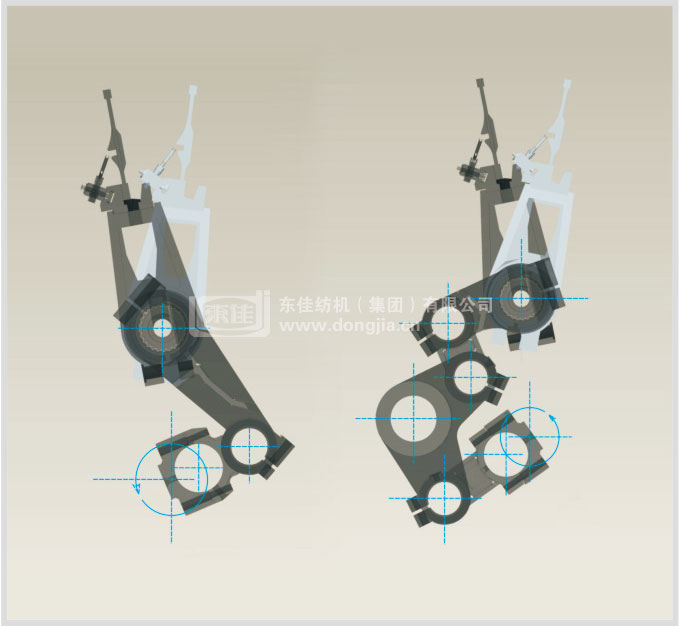

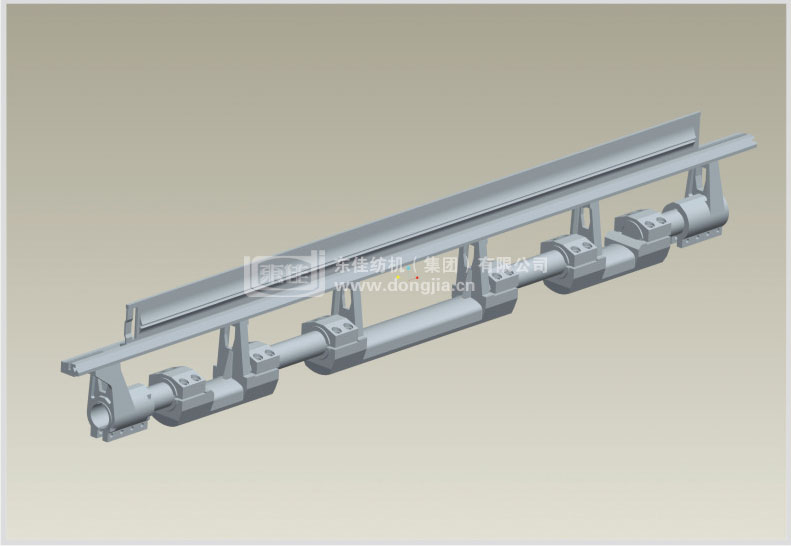

更具平衡性能的打纬机构
借助Pro/E等三维软件，对打纬机构进行动态的受力分析和惯量分析，采取偏心设计，在保证平衡的前提下，尽量减小打纬组件的运动惯量，使织机高速运转时保持低振动。该机构已经申请国家专利，专利号：2016201698829

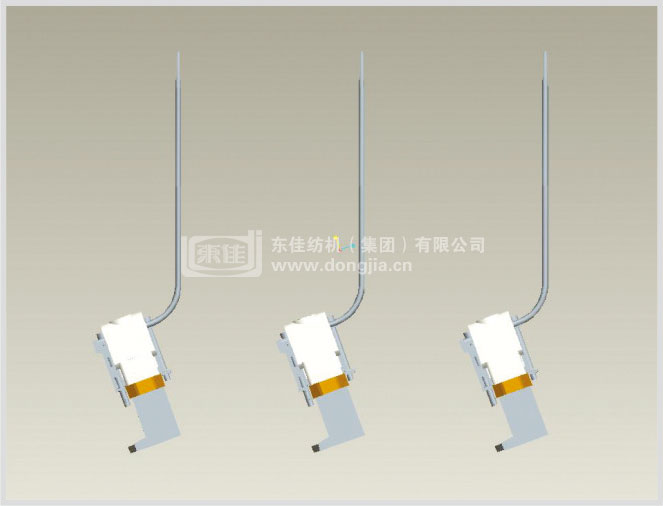

更节能的新型引纬系统
用户可以选择配置副喷电磁阀控制副喷嘴采用一拖一的方式，可以减少副喷嘴的喷射时间，从而能进一步节省耗气量。
双后梁机构:
在感应梁后面增加一根固定梁, 能保持纱线对感应梁的压力角不变，可使纱线从满轴到空轴张力保持均匀恒定，保证织物的产品质量。并且设计R圆弧支撑，方便换经轴时放置固定后梁。
可调式托布板：
采用可调式托布板可以根据织物筘幅调整托布板的长度，不用截断托布板，可以大大缩短改机时间； 该托布板可 以延伸到筘槽内，距织口的距离与边撑相比差别不大，同样可以起到支撑作用，适用于绝大多数织物的织造。此机构作 为用户的选择配置（还装置正在申请国家专利）。
清晰的开口：
在保证开口量的同时，综框位置尽可能靠近织口，可以使开口更加清晰。为提高织机高速运转时的稳定性，优化设 计经位置线，缩短打纬动程。通过以上优化设计，可以更加节省电力消耗。

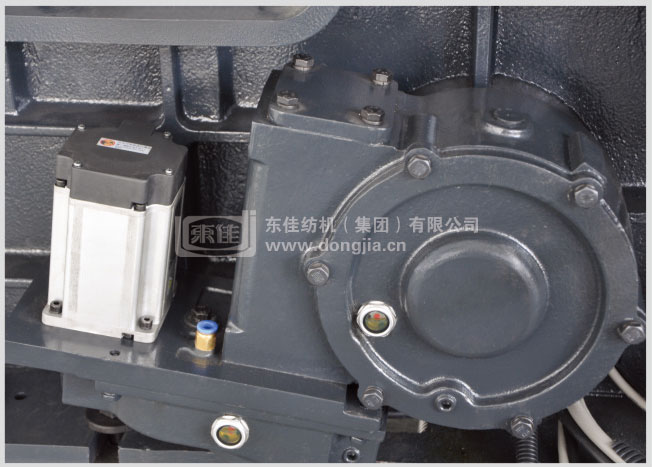

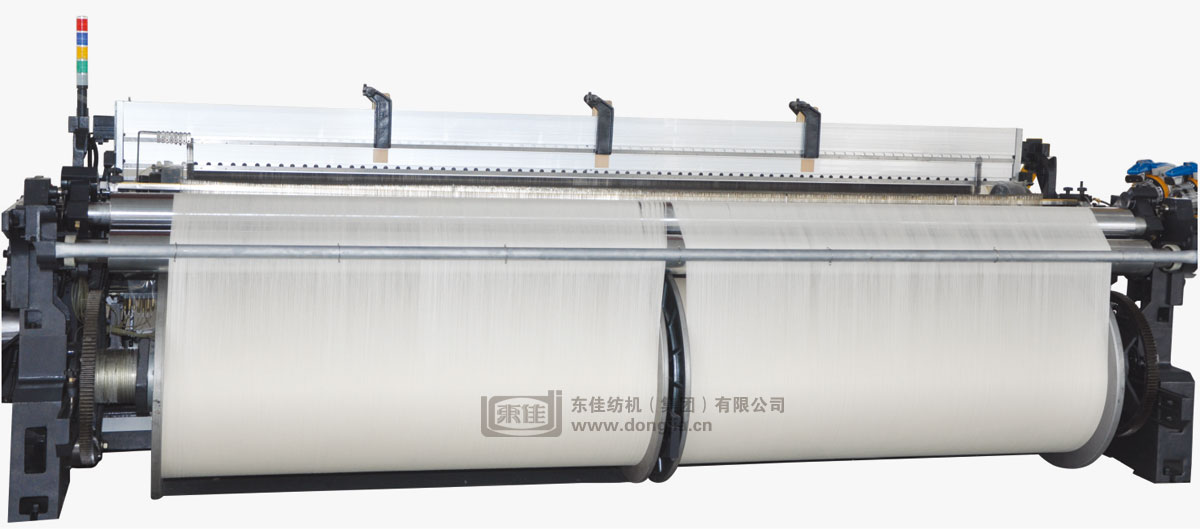

双送经装置：
为了满足某些织布厂浆纱和整经的需要，开发出了左右双织轴机构，实现了宽幅及双开幅织物的织造。左右绞边和 左右剪刀等传动机构均可根据筘幅的不同进行左右对称调整，两侧均采用伺服电机分别控制左右经轴的传动，可以保证 左右经轴上的经纱张力均匀、一致，提高织物品质。

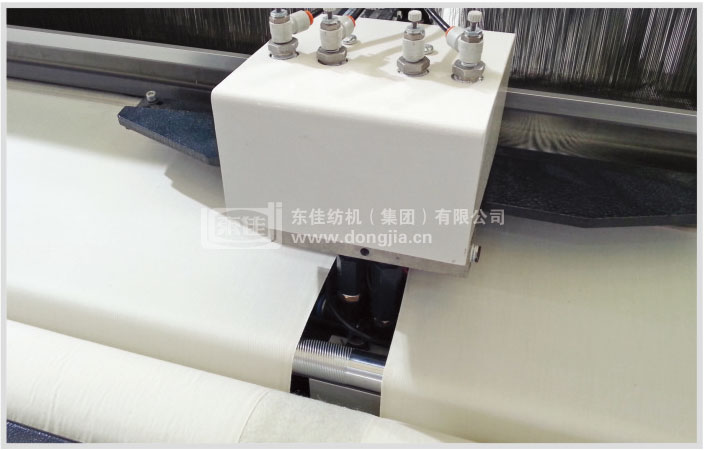

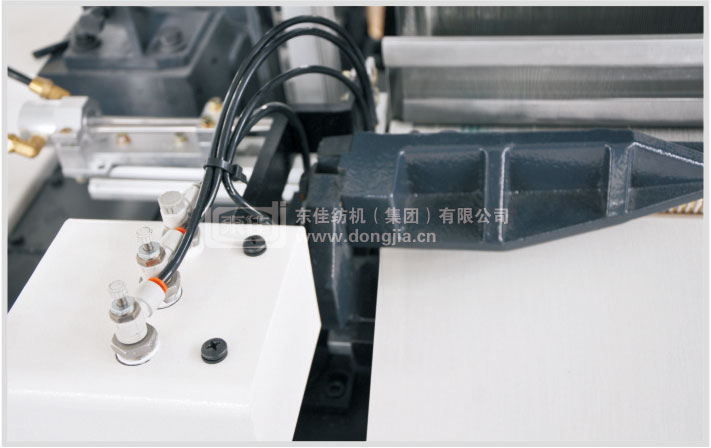

气动折入边装置：
电子控制的气动折入边装置，直接将纬纱的纱尾织入布边，实现织物光边织造。由于采用电磁控制气流来实现 布边纬纱头的折入，因此可以实现高速织造。不仅可以配置单幅织物需要的左右折入边装置，也 可以配置中间折入边 装置，实现双幅或多幅光边织物的织造。该机构选配电子剪刀机构，可以减少机械传 动，使操作更加简单、快捷。

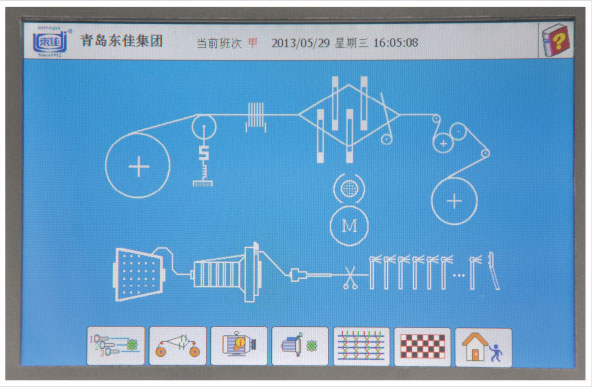

新型电控系统:
配大屏幕彩色液晶触摸屏, 人性化界面,可将织机运转状态、故障原因分析、织造工艺参数等信息显示在屏上，操作方便；配有USB通讯接口，可将各种设定参数输入到其它织机中。织造导航系统随时对织机工作状态进行监控，针对织机条件和织物工艺，可设定较佳工艺参数，进一步提高了织机的防停车档功能。
网络化工厂和远程技术的应用
将织机和工厂内部以太网联接，实现织机双向通讯，方便工艺参数的传递。同时也能实现织机与计算机之间的通 讯，方便数据采集，甚至能通过互联网访问织机终端，实现远程控制与诊断，为实现数字化、网络化工厂提供了基础。
技术参数：
| 项目 | 规 格 | 选配件 |
| 筘幅 | 公称筘幅：190、210、230、250、260、280、340、360cm |
|
| 有效筘幅：公称筘幅减0～60cm(190～250cm)，公称筘幅减0～80cm(280cm以上) |
|
|
| 织造范围 | 短纤：Ne100～Ne5 |
|
| 长丝：50D～900D |
|
|
| 纬纱选择 | 双喷、四喷自由选择 |
|
| 动力 | 通过电磁制动器直接控制、定位停车 |
|
| 按钮开关双手操作、正反转缓慢运动 |
|
|
| 超启动马达3.0kw(凸轮开口)3.7kw(多臂开口)6.5kw(提花开口) |
|
|
| 引纬 | 主喷嘴、副喷嘴并用式 | 延伸喷嘴 |
| 使用异型钢筘 |
|
|
| 辅助主喷嘴 |
|
|
| 开口 | 曲柄开口：最多6页综框 |
|
| 积极式凸轮开口：最多8页综框 |
|
|
| 电子多臂开口：最多16页综框 |
|
|
| 电子提花开口： |
|
|
| 送经 | 积极式连续送经 |
|
| 单经轴(280cm以下) | 双织轴 | |
| 积极式松经，采用双后梁 |
|
|
| 边盘直径￠800 | ￠914、￠1000 | |
| 卷取 | 电子卷取 | 机械卷取 |
| 纬密范围：25～205根/英寸(机械卷取)，25～300根/英寸(电子卷取) |
|
|
| 布长计数：显示织造报表，具有定长停车功能 |
|
|
| 最大卷布直径：￠600mm(凸轮、多臂、提花开口)，￠520mm(曲柄开口) |
|
|
| 边撑：上置式 |
|
|
| 打纬 | 曲柄式多筘座脚打纬机构 |
|
| 四连杆打纬(190～280cm),六连杆打纬(280cm以上) |
|
|
| 测长储纬 | 振动式储纬器 |
|
| 纬纱架 | 落地式4只筒纱(2喷)，落地式8只筒纱(4喷) |
|
| 绞边 | 行星齿轮式绞边装置 |
|
| 纱端处理 | 采用捕纱方式握持住单侧纱端、弃边卷取 |
|
| 剪纬 | 机械式剪刀 |
|
| 润滑 | 主传动部分为油浴式，手动集中供油 |
自动集中供油 |
| 停车装置 | 断纬：光电式探纬器、双探头 |
|
| 断经：电气接触式六排停经片 |
|
|
| 其它：绞边纱、弃边纱断头自停 |
|
|
| 停车原因分析：触摸屏上显示信息，多功能4色灯停车显示 |
|
|
| 自动化 | 人工智能触摸屏：具有参数设定、自动控制、自动监控、自我诊断功能 |
|
| 找断纬装置：自动找梭口 |
|
|
| 通过变频器作慢点动（正反转） |
|
|
| USB数据接口 |
|
|
|
| 公称筘幅 （英寸） | 190 (75) | 210 (83) | 230 (91) | 250 (98) | 260 (102) | 280 (110) | 330 (130) | 360 (142) | |
| A | 1900 | 2100 | 2300 | 2500 | 2600 | 2800 | 3300 | 3600 | |
|
曲柄开口 |
W | 3950 | 4150 | 4350 | 4550 | 4650 | 4850 | 5350 | 5650 |
| B | 3480 | 3680 | 3880 | 4080 | 4180 | 4380 | 4880 | 5180 | |
|
消极式凸轮开口 |
W | 4060 | 4260 | 4460 | ／ | ／ | ／ | ／ | ／ |
| B | 3590 | 3790 | 3990 | ／ | ／ | ／ | ／ | ／ | |
|
积极式凸轮开口 (STAUBLI:1351) |
W | 4300 | 4500 | 4700 | 4900 | 5000 | 5200 | 5700 | 6000 |
| B | 3830 | 4030 | 4230 | 4430 | 4530 | 4730 | 5230 | 5530 | |
|
下置式积极多臂(STAUBLI:2658) |
W | 4390 | 4590 | 4790 | 4990 | 5090 | 5290 | 5790 | 6090 |
| B | 3920 | 4120 | 4320 | 4520 | 4620 | 4820 | 5320 | 5620 | |
